UML符号

来源: nesta2001zhang 分享至:

UML符号

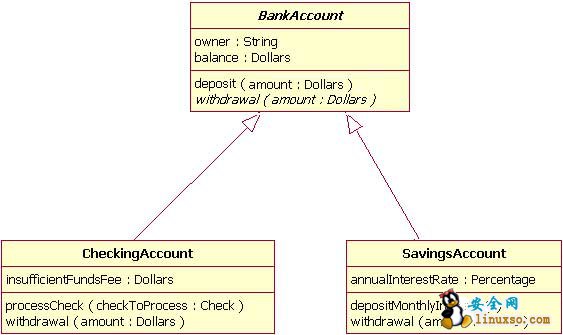

图一:




此实线箭头表示, 继承 , 从一个非接口类的继承.

图二:



那条连线表示双向关联 :
看左边, Flight扮演assignedFights角色, 有0到1个Plane跟他关联(一个航班要么取消了没有飞机,要么只能对应一架飞机)
看右边, Plane扮演着assignedPlane角色, 有0到多个Flight跟他关联(一个飞机可以参与多个航班, 也可以停在仓库里面烂掉)

图三:



那条连线表示单向关联 :
基本的意义跟上面的是一样的, 唯一不同的是, 右边的类对左边的类是一无所知的.

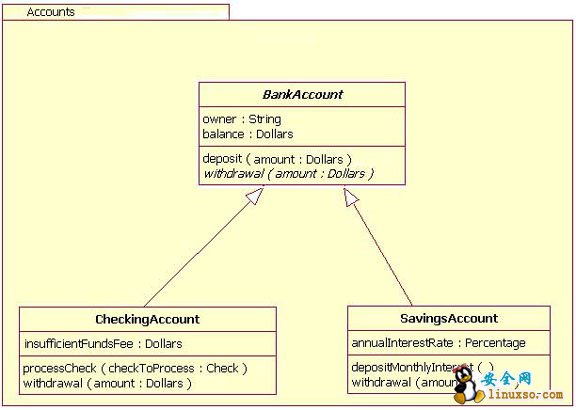

图四:



那个大的包围的框叫软件包 , 名字为Account, 就一些可以归类的类包装起来.

图五:



如此虚线的箭头表示实现一个接口 .

图六:



水平的连线还是表示上面所说的关联, 但从关联连线中引伸出来的虚线, 这意味当Flight类的一个实例关联到 FrequentFlyer 类的一个实例时,将会产生 MileageCredit 类的一个实例 .

图七:



带菱形的箭头表示基本聚合, 由上图知道, Wheel类扮演wheels角色, 聚合4个到Car对象里面去,
空心的菱形表示Wheel对象并不随Car的创建而创建,销毁而销毁 .

图八:



意义和上面类似, 唯一不同的是, 实心菱形表示Department对象随Company对象的创建而创建,销毁而销毁 .

图九:



表示反射关联 , 显示一个Employee类如何通过manager / manages角色与它本身相关。当一个类关联到它本身时,这并不意味着类的实例与它本身相关,而是类的一个实例与类的另一个实例相关。
